場景重現

場景一：

您是一位工藝純屬的繡花技師，您正在操作一臺90頭的超多頭的刺繡機，此時正在85頭穿線，如果此時需要執行動框，您需要...

場景二：

您是一位經驗豐富的機修，您正在調試70號頭的旋梭，此時您需要進行下點動，您需要...

在過去，您需要走10幾米到操作頭處，按下按鍵執行動作，然后在走回來進行下一步操作，但現在，您只需動一動手指，即可實現。

超多頭刺繡機時代

藍牙遠程無線遙控系統

讓您輕松操作刺繡機

市場痛點及研發背景

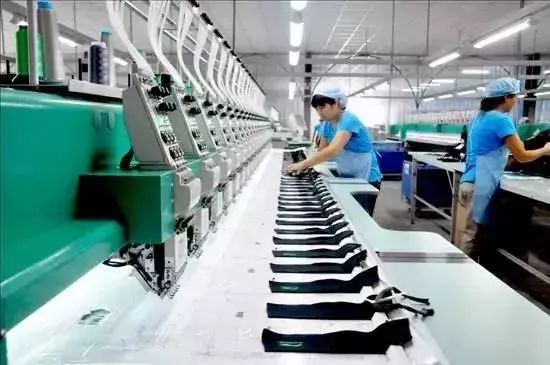

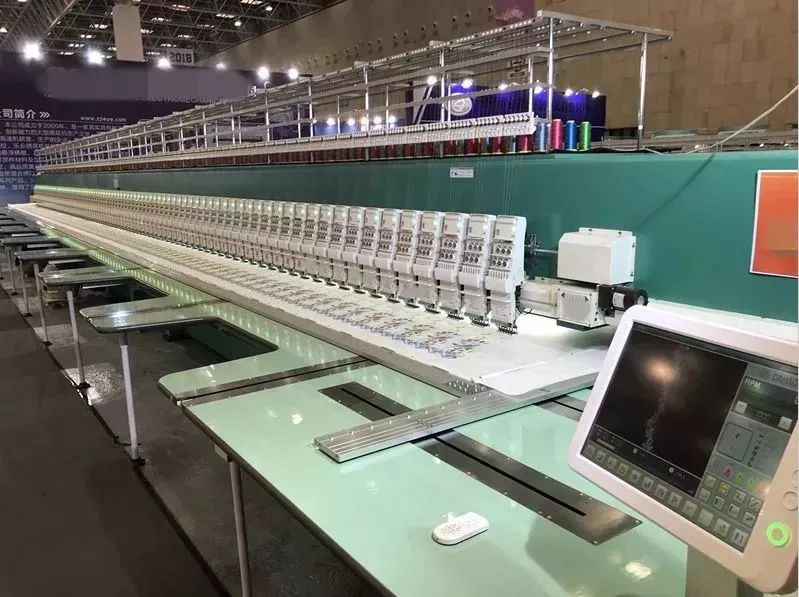

超多頭機器成為市場主流

當前，超多頭刺繡機已經成為刺繡機行業的熱門機型，大幅效率的提升是該種機型的亮點所在。特別是水溶花邊加工市場，超多頭刺繡機已經全面淘汰以前的普通刺繡機，頭數從60頭逐步發展到90頭～120頭，幅面從10碼發展到15碼以上，其加工幅面大小和效率可以替代傳統飛梭式刺繡機。超多頭刺繡機可以產生普通刺繡機將兩到三倍的利潤。

但隨著機器頭數越來越多，越來越長，有的機器長度將近20米。繡工從機器中間和尾部到操作頭之間的距離越來越遠，導致操作機器時很不方便。此前已經開發過有線的遠端操作功能產品，但是受有線的限制，控制距離有限，廠家安裝也比較麻煩。

大豪推出刺繡機藍牙遠程無線遙控系統

本系統基于無線藍牙技術，結合刺繡機應用的特點和需要，在行業內率先實現遠程、無線刺繡機操控功能。具有遠程操控刺繡機執行動框、動框高低速切換、剪線、剪底線、針停下位、點動和面線張力調節等繡工常用功能，并且在刺繡機支持的情況下可以自定義功能。

本產品主要用于生產時繡工對刺繡機的遠程無線操作，同時也適用于機器維修人員檢測機器狀態。有了它，再也不用跑斷腿啦~~

系統組成

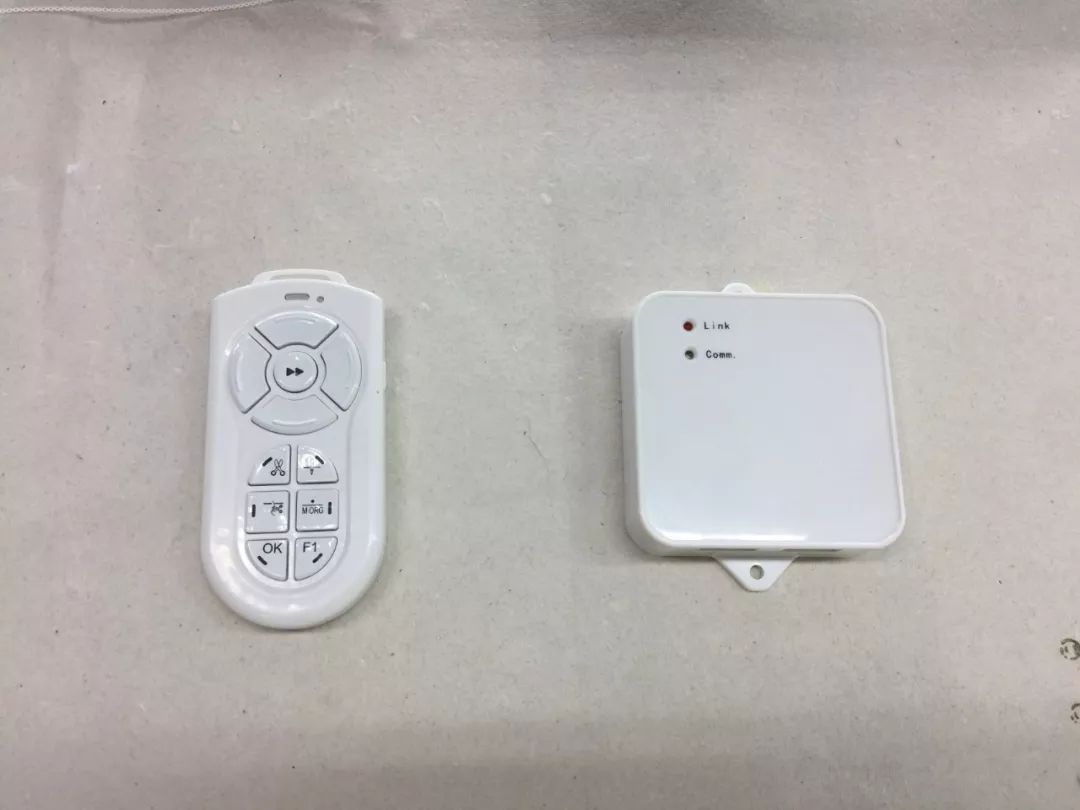

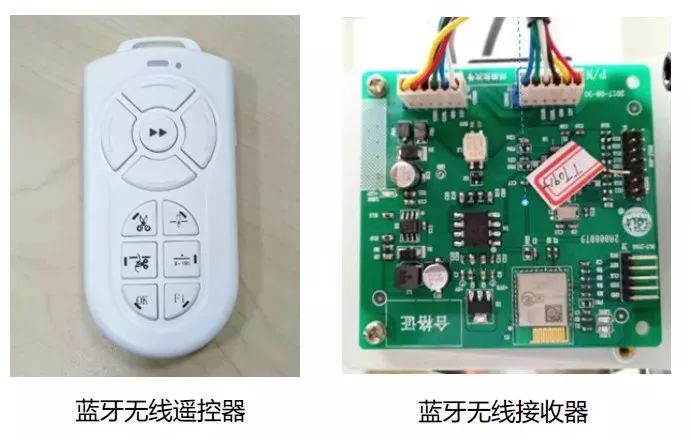

本套遙控系統包括兩個部分：藍牙無線遙控器、藍牙無線接收器。

?

產品特點

●?世界首創的刺繡機無線遠程控制技術；

● 基于無線藍牙技術，自動配對，單臺控制，互不干擾；

● 支持動框、剪線、針停下位等10多項刺繡機常用功能；

● 適用于繡工、機器維修工，可以根據需要就近操作機器，提升生產效率；

● 外型小巧美觀，可充電，無需更換電池。

安裝和使用

藍牙遙控器默認處于待機狀態，按下遙控器側邊的“喚醒”鍵即可喚醒遙控器，此時用戶可以進行遙控操作。操作完成后再按一次“喚醒”鍵，遙控器重新進入休眠狀態。

接收器要掛接到刺繡機的CAN總線上，用戶在使用中不需要對其進行操作。理論操控距離10米，但受限于實際安裝位置影響，安裝時要求盡量無遮擋，尤其避開鐵質物體。

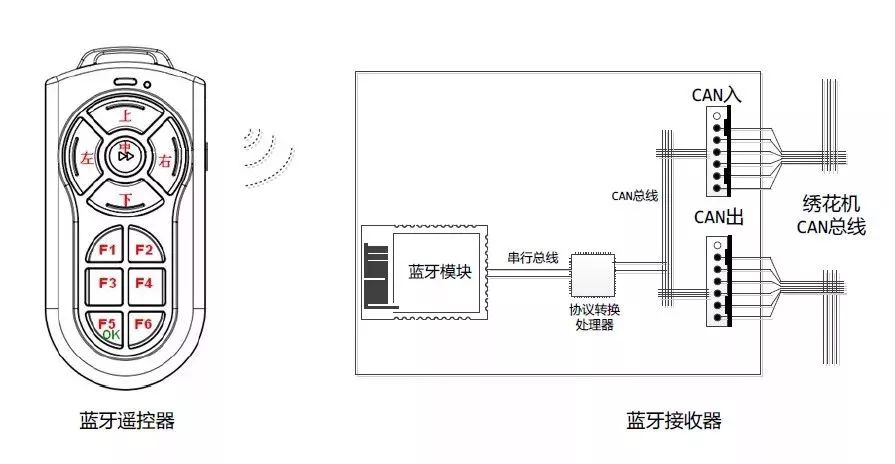

遙控系統的接線及工作示意圖如下：

系統功能

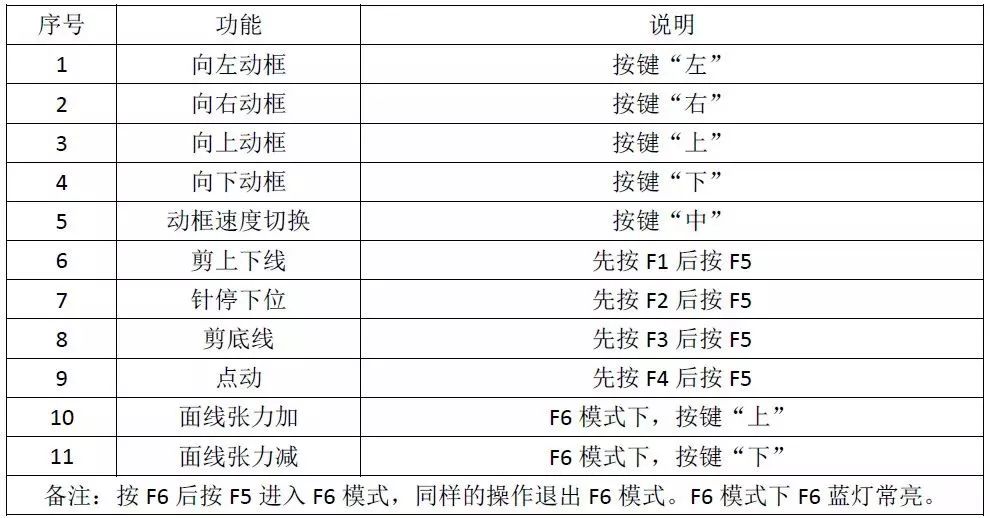

在對刺繡機的業務操作上，遙控系統具有以下功能：

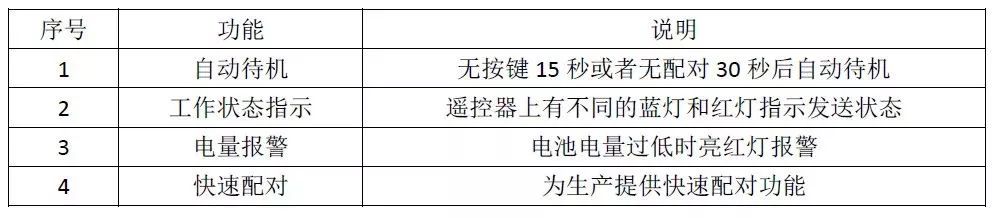

遙控器為使用和生產設計有以下特色輔助功能：

下面主要對特色輔助功能的“工作狀態指示”和“快速配對”做簡要介紹。

工作狀態指示

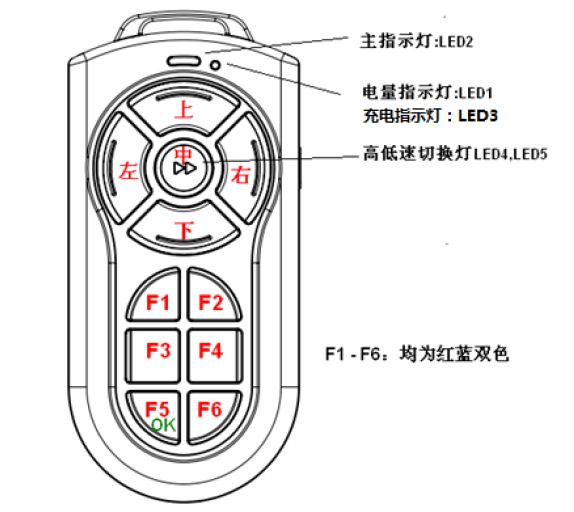

除了“上”、“下”、“左”、“右”四個方向鍵沒有指示燈外，其他按鍵都有指示燈，如下圖：

指示燈根據用戶對遙控器的操作會做出相應的狀態指示，從而與用戶形成交互。

快速配對

快速配對的主要目的是方便批量快速生產。同時也便于遙控器損壞或丟失后的快速替換。

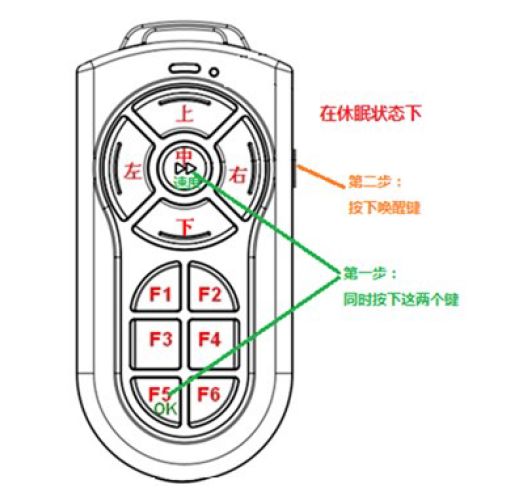

快速配對的操作流程如下：接收器先斷電，遙控器在休眠狀態下先按住“速度”鍵和“OK”鍵，然后按下“喚醒”鍵，在被“喚醒”后遙控器將啟動配對廣播。

接下來給接收器上電，要求遙控器與接收器保持在50cm范圍內，接收器在上電后的5s內會對檢測到的配對廣播后進行一系列驗證，驗證通過后更新配對地址表，完成自動配對。

下次使用時只需要遙控器正常喚醒，接收器會自動連接，遙控器休眠后自動斷開連接。
